地デジの準備はお早めに・・・

　

　たまには、ＰＣ関連の記事を書いて見ますね。

　

　“ＳＭＡＰの草薙”君が、しつこく宣伝している、“２０１１年７月２４日を過ぎると・・・”ですが、“おれ剛！”なんて言っていて、良いのでしょうか。

　

　実際に、地デジアンテナを、何処に向ければいいのか？　近くの送信アンテナに向けたのに受信できない！　訳が分からないので、電気屋さんにお任せ～。　色々な状況が考えられますね。

　

　ちゃんと、地デジの電波を受信するためには、テレビ局の送信アンテナと、ご自宅の受信アンテナが、見通せることが前提です。

　

　

　

　実際、送信アンテナは遠くて、見えませんので、何処にアンテナを向ければいいのか、分からないのが現実です。これは、親切な電気屋さんも一緒です。

　

　受信アンテナをぐるぐる回して・・・ＮＨＫの朝の連ドラの“つばさ”ではないのですが、チェッカーを使って、一番強く電波を受信出来る方向に、アンテナを固定するのが、電気屋さんの仕事です。

　

　ここで困った事が発生します。設計屋として、どの程度のアンテナを見積もるか？　ブースターが必要なら、どの程度のブースターを選べばいいのか？　選択によっては、１０万円以上の差が出てきます。

　

　受信アンテナのみで、どれだけのゲイン（利得≒ｄＢ：デシベル）が、得られるかによって、ブースターの有無も判断しなければなりません。契約上の安全サイドを見て、オーバースペックの設備を、提案することも、あるかもしれませんね。

　

　ここからが本題ですが、良いアプリケーションを発見しました。

　

　“Path Profiler”

　

　地形図の、任意の２点間の、断面図を表示してくれるアプリケーションです。

　

　使い方は簡単です。

　

　グーグルマップ上で、テレビの送信アンテナ・自宅住所を、画面右側の“Find”欄に入力し、検索を掛けて、“Ｄrow profile”をクリックするだけです。画面上部に、２地点の断面図が表示されます。

　

　右下には、２地点の緯度・経度・標高や、２点間の距離も表示されますので、送信アンテナの高さと、ご自宅のアンテナ高さを調べて計算すれば、見渡せるか分かると思います。

　

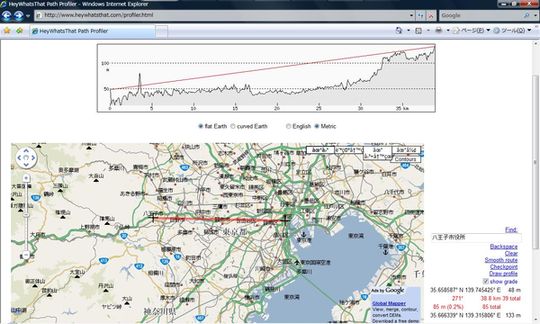

　例）として、東京タワーと八王子市役所で、計算してみました。

　

　

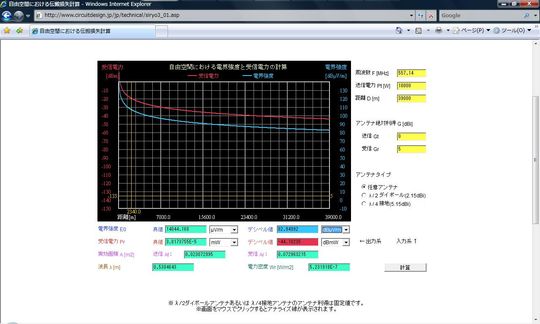

　空中における受信電力に関しては、こちら　をご参照ください。

　

　計算例）東京　ＨＮＫ総合27ch、放送出力10kw、周波数　557.14MHz、距離39km

　

　

　送信アンテナの利得は、とりあえず、０ｄＢで良いかと思います。

　

　地域別の、各放送局の周波数及び送信出力に関しては　こちら　をご参照ください。

　

　地デジの送信所・中継局の住所は　こちら　をご参照ください。

　

　受信アンテナの利得に関しては、こちら　をご参照ください。（マスプロ電工）

　

　地デジ全般に関しては、素晴らしいサイトがあります。是非、こちら　をご参照ください。私も、よく見に行きます。

　

　地デジが映るかどうか、判定基準として、電界強度で５０？dBμV以上あれば、いいと思います。あくまで、理想状態ですので、実際はもっと低くなります。

　

　結果）　八王子市役所で、東京タワーからの地デジを受信するには、一番安いアンテナで、受信可能となります（ちょっと乱暴ですけど）。あくまで、テレビ１台の話で、ケーブル・分配器等による、減衰は考慮されていないのであしからず。

　

　技術的な投稿は疲れますね。全ての裏を取るのが大変です。ヤタラな事は書けませんので、気苦労が多いです。我が家の地デジ対策は、ＤＩＹで全て対応済みなんですが、過去記事がありますので、よろしければ　こちら　をご参照ください。

　

　今日は、あり物だけの投稿でした。

　

　
